FEATURES AND APPLICATION/特性和用途
?Useful in a wide variety of power converersion and line | ?Power supplies. Switching circuits. |
?Cost effective design. | ?SCR and triac controls.Output chokes. |
?Low volume hand wound to high volume automatic | ?EMI / RFI chokes. |
?130℃~155℃ UEW-NY wire. | ?Power amplifiers. |
?High saturation current. | ?Noise filter for switching regulators. |
?Customer’s specifications are welcome. |
|

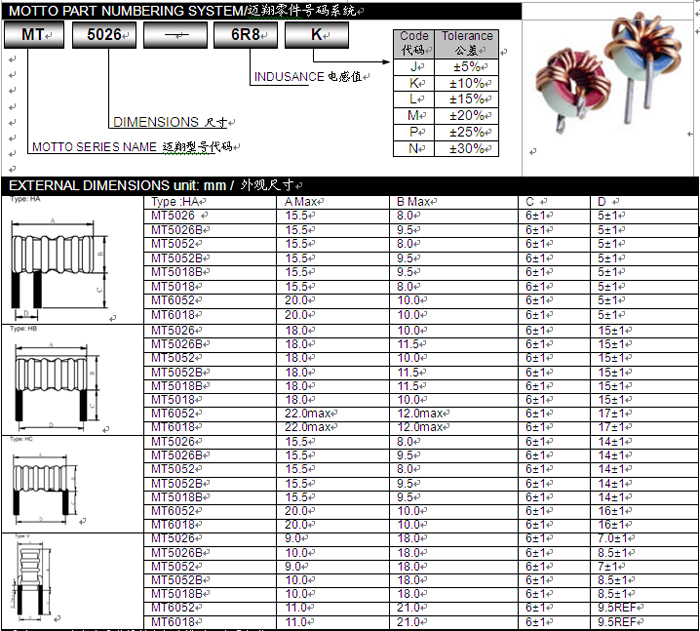

MOTTO MT Series ELECTRICAL CHARACTERISTICS / 邁翔MT系列電性表 | |||||||||||||||||
Part | Indctance | DC Resistance | Permissible DC current (A) Max | ||||||||||||||
5026 | 5026B | 5052 | 5052B | 5018 | 5018B | 6052 | 6018 | 5026 | 5026B | 5052 | 5052B | 5018 | 5018B | 6052 | 6018 | ||
1R0M | 1.0 | 6.0 | 5.0 | 6.0 | 5.0 | 6.0 | 5.0 | 4.0 | 4.0 | 15/0.8 | 15/0.8 | 15/0.8 | 15/.08 | 15/0.8 | 15/0.8 | 20/0.8 | 20/0.8 |
1R2M | 1.2 | 6.0 | 5.0 | 6.0 | 5.0 | 6.0 | 5.0 | 4.0 | 4.0 | 15/1.0 | 15/1.0 | 15/1.0 | 15/1.0 | 15/1.0 | 15/1.0 | 20/1.0 | 20/1.0 |
1R5M | 1.5 | 6.0 | 6.0 | 6.0 | 6.0 | 6.0 | 6.0 | 4.0 | 4.0 | 12/1.2 | 15/1.2 | 12/1.2 | 15/1.2 | 15/1.2 | 15/1.2 | 20/1.2 | 20/1.2 |
1R8M | 1.8 | 7.0 | 6.0 | 7.0 | 6.0 | 7.0 | 6.0 | 4.0 | 4.0 | 12/1.5 | 12/1.5 | 12/1.5 | 12/1.5 | 12/1.5 | 12/1.5 | 15/1.5 | 15/1.5 |
2R0M | 2.0 | 7.0 | 6.0 | 7.0 | 6.0 | 7.0 | 6.0 | 4.0 | 4.0 | 11/1.6 | 12/1.6 | 11/1.6 | 12/1.6 | 12/1.6 | 12/1.6 | 15/1.6 | 15/1.6 |
2R2M | 2.2 | 7.0 | 7.0 | 7.0 | 7.0 | 7.0 | 7.0 | 4.0 | 4.0 | 11/1.7 | 12/1.7 | 11/1.7 | 12/1.7 | 12/1.7 | 12/1.7 | 15/1.7 | 15/1.7 |
2R5M | 2.5 | 8.0 | 7.0 | 8.0 | 7.0 | 8.0 | 7.0 | 5.0 | 5.0 | 10/2.0 | 10/2.0 | 10/2.0 | 10/2.0 | 10/2.0 | 10/2.0 | 15/2.0 | 15/2.0 |
2R7M | 2.7 | 8.0 | 7.0 | 8.0 | 7.0 | 8.0 | 7.0 | 5.0 | 5.0 | 10/2.2 | 10/2.2 | 10/2.2 | 10/2.2 | 10/2.2 | 10/2.2 | 12/2.2 | 12/2.2 |
3R0M | 3.0 | 8.0 | 7.0 | 8.0 | 7.0 | 8.0 | 7.0 | 5.0 | 5.0 | 9/2.4 | 10/2.4 | 9/2.4 | 10/2.4 | 10/2.4 | 10/2.4 | 12/2.4 | 12/2.4 |
3R3M | 3.3 | 8.0 | 7.0 | 8.0 | 7.0 | 8.0 | 7.0 | 5.0 | 5.0 | 9/2.7 | 9/2.7 | 9/2.7 | 9/2.7 | 9/2.7 | 9/2.7 | 12/2.7 | 12/2.7 |
3R5M | 3.5 | 9.0 | 8.0 | 9.0 | 8.0 | 9.0 | 8.0 | 5.0 | 5.0 | 8/2.8 | 9/2.8 | 8/2.8 | 9/2.8 | 9/2.8 | 9/2.8 | 12/2.8 | 12/2.8 |
3R9M | 3.9 | 9.0 | 8.0 | 9.0 | 8.0 | 9.0 | 8.0 | 5.0 | 5.0 | 8/3.0 | 9/3.3 | 8/3.0 | 9/3.3 | 9/3.3 | 9/3.3 | 10/3.0 | 10/3.0 |
4R0M | 4.0 | 9.0 | 8.0 | 9.0 | 8.0 | 9.0 | 8.0 | 5.0 | 5.0 | 7/3.2 | 8/3.2 | 7/3.2 | 8/3.2 | 8/3.2 | 8/3.2 | 10/3.2 | 10/3.2 |
4R5M | 4.5 | 9.0 | 9.0 | 9.0 | 9.0 | 9.0 | 9.0 | 5.0 | 5.0 | 7/3.6 | 8/3.6 | 7/3.6 | 8/3.6 | 8/3.6 | 8/3.6 | 10/3.6 | 10/3.6 |
4R7M | 4.7 | 10.0 | 9.0 | 10.0 | 9.0 | 10.0 | 9.0 | 6.0 | 6.0 | 6/3.8 | 8/3.8 | 8/3.8 | 6/3.8 | 8/3.8 | 8/3.8 | 9/3.8 | 9/3.8 |
5R0M | 5.0 | 10.0 | 9.0 | 10.0 | 9.0 | 10.0 | 9.0 | 6.0 | 6.0 | 6/4.0 | 7/4.0 | 6/4.0 | 7/4.0 | 7/4.0 | 7/4.0 | 9/4.0 | 9/4.0 |
6R0M | 6.0 | 10.0 | 9.0 | 10.0 | 9.0 | 10.0 | 9.0 | 6.0 | 6.0 | 5/4.8 | 7/4.8 | 5/4.8 | 7/4.8 | 7/4.8 | 7/4.8 | 8/4.8 | 8/4.8 |
6R5M | 6.5 | 11.0 | 9.0 | 11.0 | 9.0 | 11.0 | 9.0 | 6.0 | 6.0 | 5/5.0 | 6/5.2 | 5/5.0 | 6/5.2 | 6/5.2 | 6/5.2 | 8/5.2 | 8/5.2 |
7R0M | 7.0 | 11.0 | 10.0 | 11.0 | 10.0 | 11.0 | 10.0 | 6.0 | 6.0 | 4/5.6 | 6/5.6 | 4/5.6 | 6/5.6 | 6/5.6 | 6/5. | 7/5.6 | 7/5.6 |
7R5M | 7.5 | 11.0 | 10.0 | 11.0 | 10.0 | 11.0 | 10.0 | 6.0 | 6.0 | 4/6.1 | 5/6.1 | 4/6.1 | 5/6.1 | 5/6.1 | 5/6.1 | 7/6.1 | 7/6.1 |
8R0M | 8.0 | 12.0 | 10.0 | 12.0 | 10.0 | 12.0 | 10.0 | 7.0 | 7.0 | 3/6.4 | 5/6.4 | 3/6.4 | 5/6.4 | 5/6.4 | 5/6.4 | 7/6.4 | 7/6.4 |
8R5M | 8.5 | 12.0 | 11.0 | 12.0 | 11.0 | 12.0 | 11.0 | 7.0 | 7.0 | 3//6.8 | 4/6.8 | 3/6.8 | 4/6.8 | 4/6.8 | 4/6.8 | 6/6.8 | 6/6.8 |
9R0M | 9.0 | 12.0 | 11.0 | 12.0 | 11.0 | 12.0 | 11.0 | 7.0 | 7.0 | 3/7.2 | 4/7.2 | 3/7.2 | 4/7.2 | 4/7.2 | 4/7.2 | 6/7.2 | 6/7.2 |
9R5M | 9.5 | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 | 7.0 | 7.0 | 2/7.6 | 3/7.6 | 2/7.6 | 3/7.6 | 3/7.6 | 3/7.6 | 6/7.6 | 6/7.6 |
100M | 10.0 | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 | 7.0 | 7.0 | 2/8.0 | 3/8.0 | 2/8.0 | 3/8.0 | 3/8.0 | 3/8.0 | 6/8.0 | 6/8.0 |
為什么要選擇邁翔？
1、供應商偷換物料，以次充好。承認書和樣品用的是高等級的品牌物料，但批量生產時卻換成了廉價的次等物料，從而使產品質量大打折扣，甚至根本無法使用。
2、供應商私改工藝，承認書和樣品是按照客戶要求做的，但批量生產的時候卻變了，供應商為了降低成本，私自減掉或更改了某些工藝，從而使產品存在嚴重的質量隱患。
3、交貨質量無保證，有很多不良品。很多供應商為了趕交期或節省人工，對成品采取抽測的方法，有的甚至根本不測，直接發貨。這樣做出來的產品質量就可想而知了。
4、交期一拖再拖，下單的時候明明答應10號可以交貨，但到了10號產品還沒做出來，根本無法交貨。然后在您催貨時找各種理由搪塞，推諉責任。
如果您選擇邁翔，以下的問題將全部不是問題！
我們的物料全部選品牌廠家，我們根本就不使用廉價的次等物料（歡迎客戶到我公司倉庫檢查，看一看我們公司用的都是什么等級、什么品牌的物料）。我公司已通過美國UL安規認證（UL認證號E355412），我們選用的原材料供應商也全部通過UL認證。如果客戶對物料有特別的指定，我們將嚴格按照客戶的要求購買指定品牌的物料，假如遇到特殊情況需要更換供應商，我們會從同等或更高等級的供應商中選取，并一定會事前征得客戶的同意。以次充好的事我們絕不會做！
二、工藝保證
我公司已通過ISO9001質量體系認證，生產過程我們嚴格按照ISO質量體系標準進行。我們的生產工藝文件嚴格按照客戶承認書制作，我們有嚴格的生產過程控制程序，保證我們批量生產的產品與提供給客戶的樣品是一樣
三、成品質量保證
我們的產品在生產過程中都要經過嚴格的三道測試：生產過程中抽測，預防批量質量問題；生產部在生產完成后，會對電感量、圈數、漏感、直流電阻、高壓等各項性能指標做全測；質量部在包裝之前要對產品主要功能指標和外觀全部復檢一遍。嚴格的測試流程控制，確保我們的產品萬無一失！
四、交期保證
我公司的行為準則是：承諾我們能做到的，做我們所承諾的，做不到的事情我們不會承諾，承諾的事情我們就一定要做到！我們答應客戶的交期我們一定會盡力做到，如遇不可抗力導致無法按時交貨的，我們一定會事先通知客戶，并想辦法盡力彌補。
選擇邁翔，就是選擇安全、可靠、放心的大電流電感，一體電感，功率電感！
