產品詳情
FEATURES AND APPLICATION/特性和用途
?This specification is applicable to chip type wire wounded | ?此規格描述的是小型貼片繞線共模電感。此系列共模電感廣泛 |
?High common mode impedance at high frequency. Excellent | ?高頻下有較高的共模阻抗, 良好的噪聲抑制性能, 外形尺寸. |
?Ideally used in digital TVs, DVD recorders and liquid crystal | ?用于數字電視,DVD和液晶電視，投影機及個人計算機等. |

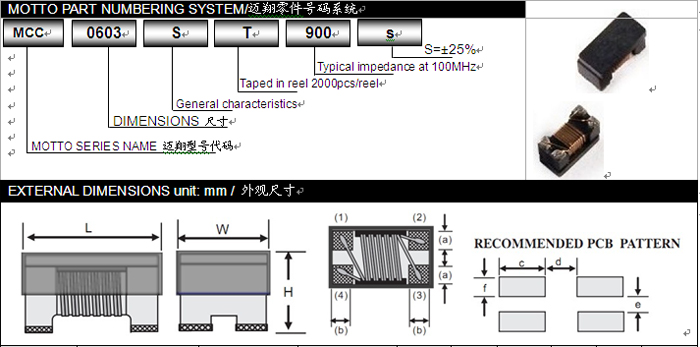

Code | L | W | H | a | b | c | d | e | f |
0603ST | 1.60 ± 0.10 | 0.85±0.10 | 1.10±0.10 | 0.25 | 0.33 | 0.85 | 0.60 | 0.25 | 0.25 |
0805HT | 2.00±0.20 | 1.20±0.20 | 1.00±0.20 | 0.40 | 0.45 | 0.90 | 0.80 | 0.40 | 0.40 |
0805 ST | 2.00±0.20 | 1.20±0.20 | 1.20±0.20 | 0.40 | 0.45 | 0.90 | 0.80 | 0.40 | 0.40 |
1206ST | 3.20±0.20 | 1.60±0.20 | 1.90±0.20 | 0.60 | 0.60 | 1.00 | 1.60 | 0.40 | 0.60 |
MOTTO Part Number | Common Mode’ | Rated | Withstanding | Rated | DC | Insulation |
MCC0603ST220S | 22 | 50 | 125 | 500 | 0.080 | 10 |
MCC0603ST450S | 45 | 50 | 125 | 500 | 0.110 | 10 |
MCC0603ST900S | 90 | 50 | 125 | 500 | 0.145 | 10 |
MCC0603ST121S | 120 | 50 | 125 | 500 | 0.175 | 10 |
MCC0603ST181S | 180 | 50 | 125 | 500 | 0.210 | 10 |
MCC0603ST251S | 250 | 50 | 125 | 400 | 0.280 | 10 |
MOTTO Part Number | Common Mode’ | Rated | Withstanding | Rated | DC | Insulation |
MCC0805HT670S | 67 | 50 | 125 | 330 | 0.35 | 10 |
MCC0805HT900S | 90 | 50 | 125 | 300 | 0.40 | 10 |
MCC0805HT121S | 120 | 50 | 125 | 280 | 0.45 | 10 |
MCC0805HT181S | 180 | 50 | 125 | 250 | 0.50 | 10 |
MOTTO Part Number | Common Mode’ | Rated | Withstanding | Rated | DC | Insulation |
MCC0805HT670S | 67 | 50 | 125 | 400 | 0.25 | 10 |
MCC0805HT900S | 90 | 50 | 125 | 330 | 0.35 | 10 |
MCC0805HT121S | 120 | 50 | 125 | 370 | 0.30 | 10 |
MCC0805HT181S | 180 | 50 | 125 | 330 | 0.35 | 10 |
MCC0805HT261S | 260 | 50 | 125 | 300 | 0.40 | 10 |
MCC0805HT361S | 360 | 50 | 125 | 280 | 0.45 | 10 |
MOTTO Part Number | Common Mode’ | Rated | Withstanding | Rated | DC | Insulation |
MCC1206ST900S | 90 | 50 | 125 | 370 | 0.3 | 10 |
MCC1206ST161S | 160 | 50 | 125 | 340 | 0.4 | 10 |
MCC1206ST261S | 260 | 50 | 125 | 310 | 0.5 | 10 |
MCC1206ST601S | 600 | 50 | 125 | 260 | 0.8 | 10 |
MCC1206ST102S | 1000 | 50 | 125 | 230 | 1.0 | 10 |
MCC1206ST222S | 2200 | 50 | 125 | 200 | 1.2 | 10 |
