產品詳情
FEATURES AND APPLICATION/特性和用途
?Low profile dimension and small size, suitable for | ?小規格尺寸，非常適合便攜設備。 |
?Low DC resistance , high rated current and high inductance | ?低阻抗、高電流、大感量。 |
?Magnetically shielded structure prevents interference | ?磁保護結構，可有效防止外圍元件引起的干擾 |
?EL display drive | ?EL顯示驅動 |
?Portable equipment | ?便攜設備 |

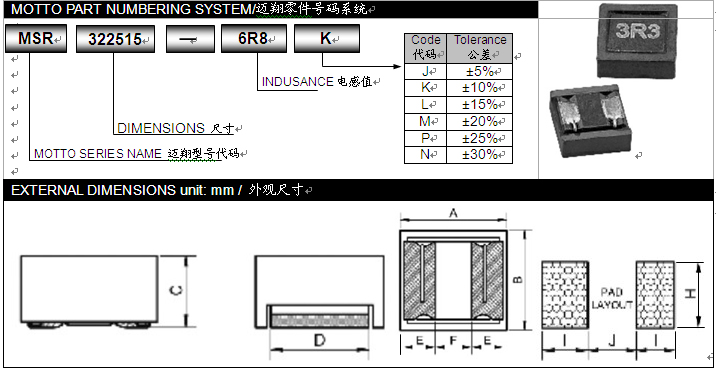

ITEM | A | B | C | D | E | F | H | I | J |
MSR322515 | 3.5±0.2 | 3.6±0.2 | 1.7±0.2 | 2.5±0.2 | 0.7mm | 2.0 | 1.5 | 1.0 | 1.0 |
MSR322520 | 3.5±0.2 | 3.6±0.2 | 2.1±0.2 | 2.5±0.2 | 0.7min | 0.7min | 2.0 | 1.5 | 1.0 |
MSR453226 | 4.9±0.3 | 4.2±0.3 | 2.8±0.3 | 3.2±0.2 | 1.0min | 1.0min | 3.0 | 2.0 | 1.2 |
COILMX | L(uH) | Test Freq (HZ) | DCR (Ω) Max | Rated | SRF (MHZ) |
MSR322515-3R3M | 3.3 | 1M | 0.09 | 320 | 50 |
MSR322515-4R7M | 4.7 | 1M | 0.12 | 260 | 42 |
MSR322515-6R8M | 6.8 | 1M | 0.13 | 210 | 35 |
MSR322515-100M | 10 | 1M | 0.22 | 180 | 28 |
MSR322515-220M | 22 | 1M | 0.52 | 120 | 19 |
MSR322515-330M | 33 | 1M | 0.65 | 100 | 16 |
MSR322515-471M | 470 | 100K | 9.00 | 30 | 4.2 |
MSR322515-561M | 560 | 100K | 9.90 | 30 | 3.8 |
MSR322515-821M | 820 | 100K | 20.0 | 20 | 2.7 |
COILMX | L(uH) | Test Freq (HZ) | DCR (Ω) Max | Rated | SRF (MHZ) |
MSR322520-3R3M | 3.3 | 1M | 0.062 | 500 | 70 |
MSR322520-4R7M | 4.7 | 1M | 0.082 | 460 | 50 |
MSR322520-6R8M | 6.8 | 1M | 0.10 | 360 | 40 |
MSR322520-100M | 10 | 1M | 0.14 | 320 | 30 |
MSR322520-220M | 22 | 1M | 0.27 | 180 | 20 |
MSR322520-330M | 33 | 1M | 0.43 | 120 | 16 |
MSR322520-470M | 47 | 1M | 0.56 | 110 | 13 |
MSR322520-680M | 68 | 1M | 0.91 | 100 | 10 |
MSR322520-101M | 100 | 100K | 1.20 | 90 | 7 |
MSR322520-221M | 220 | 100K | 2.45 | 75 | 4 |
MSR322520-331M | 330 | 100K | 4.70 | 70 | 3.7 |
MSR322520-471M | 470 | 100K | 5.20 | 60 | 3.0 |
MSR322520-561M | 560 | 100K | 6.80 | 50 | 2.7 |
MSR322520-681M | 680 | 100K | 11.90 | 40 | 2.3 |
MSR322520-102M | 1000 | 10K | 14.30 | 30 | 2.1 |
MSR322520-152M | 1500 | 10K | 22.00 | 25 | 1.7 |
MSR322520-222M | 2200 | 10K | 30.00 | 20 | 1.2 |
COILMX | L(uH) | Test Freq (HZ) | DCR (Ω) Max | Rated | SRF (MHZ) |
MSR453226-R82M | 0.82 | 1M | 0.043 | 1000 | 180 |
MSR453226-1R2M | 1.2 | 1M | 0.056 | 900 | 140 |
MSR453226-2R0M | 2.0 | 1M | 0.068 | 800 | 120 |
MSR453226-2R7M | 2.7 | 1M | 0.075 | 700 | 80 |
MSR453226-3R9M | 3.9 | 1M | 0.082 | 650 | 70 |
MSR453226-4R7M | 4.7 | 1M | 0.10 | 600 | 50 |
MSR453226-5R6M | 5.6 | 1M | 0.11 | 550 | 38 |
MSR453226-6R8M | 6.8 | 1M | 0.12 | 500 | 30 |
MSR453226-8R2M | 8.2 | 1M | 0.13 | 450 | 26 |
MSR453226-100M | 10 | 1M | 0.15 | 400 | 24 |
MSR453226-120M | 12 | 1M | 0.17 | 380 | 21 |
MSR453226-150M | 15 | 1M | 0.25 | 340 | 19 |
MSR453226-180M | 18 | 1M | 0.27 | 300 | 15 |
MSR453226-220M | 22 | 1M | 0.30 | 280 | 13 |
MSR453226-270M | 27 | 1M | 0.33 | 260 | 12 |
MSR453226-330M | 33 | 1M | 0.39 | 240 | 10 |
MSR453226-390M | 39 | 1M | 0.43 | 220 | 9 |
MSR453226-470M | 47 | 1M | 0.47 | 200 | 8 |
MSR453226-560M | 56 | 1M | 0.52 | 180 | 7 |
MSR453226-680M | 68 | 1M | 0.56 | 160 | 6 |
MSR453226-820M | 82 | 1M | 0.91 | 150 | 5.5 |
MSR453226-101M | 100 | 100K | 1.00 | 140 | 5.0 |
MSR453226-121M | 120 | 100K | 1.10 | 130 | 4.5 |
MSR453226-151M | 150 | 100K | 1.35 | 120 | 4.0 |
MSR453226-181M | 180 | 100K | 1.65 | 110 | 3.6 |
MSR453226-221M | 220 | 100K | 2.00 | 100 | 3.2 |
MSR453226-271M | 270 | 100K | 2.50 | 90 | 2.8 |
MSR453226-331M | 330 | 100K | 2.70 | 85 | 2.6 |
MSR453226-391M | 390 | 100K | 3.60 | 80 | 2.2 |
MSR453226-471M | 470 | 100K | 3.90 | 70 | 2.0 |
MSR453226-561M | 560 | 100K | 4.70 | 65 | 1.6 |
MSR453226-681M | 680 | 100K | 6.80 | 60 | 1.4 |
MSR453226-821M | 820 | 100K | 7.50 | 55 | 1.3 |
MSR453226-102M | 1000 | 10K | 8.20 | 50 | 1.2 |
MSR453226-122M | 1200 | 10K | 12.0 | 45 | 1.1 |
MSR453226-152M | 1500 | 10K | 14.0 | 40 | 1.0 |
MSR453226-182M | 1800 | 10K | 16.5 | 35 | 0.9 |
MSR453226-222M | 2200 | 10K | 18.0 | 30 | 0.6 |
MSR453226-472M | 4700 | 10K | 50.0 | 20 | 0.5 |
