產品詳情
FEATURES AND APPLICATION/特性和用途
?Compact size and light weight | ?尺寸小，重量輕 |
?Excellent solderability and heat resistance for either flow | ?良好的可焊性和耐焊性 |
?No cross coupling between inductors due to magnetic shield | ?良好的磁屏蔽抗干擾性 |
?Low RDC and High IDC | ?低直流電阻和高IDC特點 |
?Cellular platform DC-DC converter circuit | ?移動設備用DC-DC轉換器電路 |
?Portable AV equipment (digital camera，DVD Type) | ?便攜式AV設備（數碼照相機，DVD等） |
?Cellular platform(handset Type) | ?移動通訊設備（手機等） |
?Memex(computer Type) | ?信息機器（電腦等） |

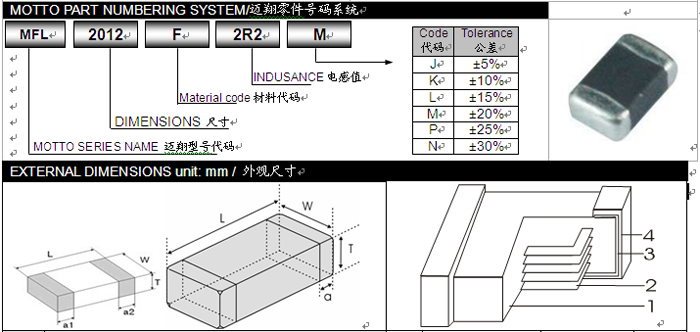

Type | Dimensions (mm) [inch] | No | 構成 | 材料 | 供應商Supplier | |||
L長 | W寬 | T高 | a1, a2 | 1 | 基本材料 | 鐵氧體材料 | 日本 | |
0603 [0201] | 0.60±0.05 [0.024±0.002] | 0.30±0.05 [0.012±0.002] | 0.30±0.05 [0.012±0.002] | 0.15±0.05 [0.02±0.002] | ||||
1005 [0402] | 1.00±0.15 [0.04±0.006] | 0.50±0.15 [0.02±0.006] | 0.50±0.15 [0.02±0.006] | 0.25±0.10 [0.01±0.004] | 2 | 內導體 | 銀 | 日本 |
1608 [0603] | 1.60±0.15 [0.063±0.006] | 0.80±0.15 [0.031±0.006] | 0.80±0.15 [0.031±0.006] | 0.30±0.20 [0.012±0.008] | ||||
2012 [0805] | 2.00±0.20 [0.079±0.008] | 1.25±0.20 [0.049±0.008] | 0.85±0.20 [0.033±0.008] | 0.50±0.30 [0.02±0.012] | 3 | 端電極 | 銀 | 日本 |
2016 | 2.00±0.20 [0.079±0.008] | 1.60±0.20 [0.063±0.008] | 0.80±0.20 | 0.50±0.30 [0.02±0.012] | ||||
2520 | 2.50±0.20 | 2.00±0.20 | 1.10±0.10 | 0.50±0.30 | 4 | 端電極 | 鎳-錫 | 美國 |
3216 [1206] | 3.20±0.20 [0.126±0.008] | 1.60±0.20 [0.063±0.008] | 0.90±0.20 [0.035±0.008] | 0.50±0.30 [0.02±0.012] | ||||
3225 | 3.20±0.20 | 2.50±0.20 | 1.25±0.20 | 0.70±0.30 | ||||
COIL MX | L (uH) | LTest Freq. | SRF(MHz) | RDC(Ω) | Ir(mA) |
MFL1608F1R0□ | 1.0 | 1 | 125 | 0.15 | 900 |
MFL1608F1R5□ | 1.5 | 1 | 109 | 0.18 | 625 |
MFL1608F2R2□ | 2.2 | 1 | 90 | 0.25 | 600 |
MFL1608F3R3□ | 3.3 | 1 | 70 | 0.30 | 525 |
MFL1608F4R7□ | 4.7 | 1 | 50 | 0.38 | 500 |
MFL1608F6R8□ | 6.8 | 1 | 40 | 0.41 | 400 |
MFL1608F100□ | 10.0 | 1 | 33 | 0.55 | 400 |
MFL1608F150□ | 15.0 | 1 | 20 | 0.9 | 220 |
MFL1608F220□ | 22.0 | 1 | 15 | 1.0 | 200 |
MFL1608C1R0□ | 1.0 | 1 | 125 | 0.30 | 600 |
MFL1608C1R5□ | 1.5 | 1 | 109 | 0.35 | 550 |
MFL1608C2R2□ | 2.2 | 1 | 90 | 0.45 | 500 |
MFL1608C3R3□ | 3.3 | 1 | 70 | 0.65 | 400 |
MFL1608C4R7□ | 4.7 | 1 | 50 | 1.0 | 300 |
COIL MX | L (uH) | LTest Freq. | SRF(MHz) | RDC(Ω) | Ir(mA)*1 | Ir(mA)*2 |
MFL2012F1R0□ | 1.0 | 1 | 75 | 0.15 | 550 | 1400 |
MFL2012F1R5□ | 1.5 | 1 | 60 | 0.16 | 450 | 1300 |
MFL2012F2R2□ | 2.2 | 1 | 50 | 0.2 | 400 | 1200 |
MFL2012F3R3□ | 3.3 | 1 | 41 | 0.22 | 300 | 1100 |
MFL2012F4R7□ | 4.7 | 1 | 35 | 0.25 | 280 | 1000 |
MFL2012F6R8□ | 6.8 | 1 | 29 | 0.27 | 200 | 550 |
MFL2012F100□ | 10.0 | 1 | 24 | 0.32 | 180 | 500 |
MFL2012F150□ | 15.0 | 1 | 19 | 0.5 | 140 | 400 |
MFL2012F220□ | 22.0 | 1 | 18 | 0.7 | 110 | 300 |
COIL MX | L (uH) | LTest Freq. | SRF(MHz) | RDC(Ω) | Ir(mA)*1 | Ir(mA)*2 |
MFL2016F1R0□ | 1.0 | 1 | 60 | 0.085 | 600 | 1400 |
MFL2016F1R5□ | 1.5 | 1 | 50 | 0.11 | 500 | 1200 |
MFL2016F2R2□ | 2.2 | 1 | 40 | 0.11 | 450 | 1200 |
MFL2016F3R3□ | 3.3 | 1 | 30 | 0.12 | 400 | 1200 |
MFL2016F4R7□ | 4.7 | 1 | 20 | 0.14 | 300 | 1100 |
COIL MX | L (uH) | LTest Freq. | SRF(MHz) | RDC(Ω) | Ir(mA)*1 | Ir(mA)*2 |
MFL2520F1R0□ | 1.0 | 1 | 60 | 0.1 | 800 | 1200 |
MFL2520F1R5□ | 1.5 | 1 | 50 | 0.11 | 700 | 1100 |
MFL2520F2R2□ | 2.2 | 1 | 40 | 0.12 | 600 | 1100 |
MFL2520F3R3□ | 3.3 | 1 | 30 | 0.12 | 600 | 1100 |
MFL2520F4R7□ | 4.7 | 1 | 20 | 0.14 | 500 | 1100 |
COIL MX | L (uH) | LTest Freq. | SRF(MHz) | RDC(Ω) | Ir(mA)*1 | Ir(mA)*2 |
MFL3216F1R0□ | 1.0 | 1 | 90 | 0.10 | 1200 | 1600 |
MFL3216F1R5□ | 1.5 | 1 | 75 | 0.12 | 1100 | 1500 |
MFL3216F2R2□ | 2.2 | 1 | 58 | 0.15 | 1000 | 1300 |
MFL3216F3R3□ | 3.3 | 1 | 49 | 0.20 | 870 | 1200 |
MFL3216F4R7□ | 4.7 | 1 | 41 | 0.32 | 740 | 980 |
MFL3216F6R8□ | 6.8 | 1 | 34 | 0.41 | 590 | 830 |
MFL3216F100□ | 10.0 | 1 | 28 | 0.50 | 490 | 670 |
COIL MX | L (uH) | LTest Freq. | SRF(MHz) | RDC(Ω) | Ir(mA)*1 | Ir(mA)*2 |
MFL3225F1R0□ | 1.0 | 1 | 90 | 0.08 | 1500 | 1800 |
MFL3225F1R5□ | 1.5 | 1 | 80 | 0.10 | 1300 | 1600 |
MFL3225F2R2□ | 2.2 | 1 | 58 | 0.15 | 1100 | 1400 |
MFL3225F3R3□ | 3.3 | 1 | 49 | 0.18 | 900 | 1300 |
MFL3225F4R7□ | 4.7 | 1 | 41 | 0.22 | 800 | 1000 |
MFL3225F6R8□ | 6.8 | 1 | 34 | 0.30 | 600 | 850 |
MFL3225F100□ | 10.0 | 1 | 28 | 0.42 | 500 | 700 |
為什么要選擇邁翔？
1、供應商偷換物料，以次充好。承認書和樣品用的是高等級的品牌物料，但批量生產時卻換成了廉價的次等物料，從而使產品質量大打折扣，甚至根本無法使用。
2、供應商私改工藝，承認書和樣品是按照客戶要求做的，但批量生產的時候卻變了，供應商為了降低成本，私自減掉或更改了某些工藝，從而使產品存在嚴重的質量隱患。
3、交貨質量無保證，有很多不良品。很多供應商為了趕交期或節省人工，對成品采取抽測的方法，有的甚至根本不測，直接發貨。這樣做出來的產品質量就可想而知了。
4、交期一拖再拖，下單的時候明明答應10號可以交貨，但到了10號產品還沒做出來，根本無法交貨。然后在您催貨時找各種理由搪塞，推諉責任。
如果您選擇邁翔，以下的問題將全部不是問題！
我們的物料全部選品牌廠家，我們根本就不使用廉價的次等物料（歡迎客戶到我公司倉庫檢查，看一看我們公司用的都是什么等級、什么品牌的物料）。我公司已通過美國UL安規認證（UL認證號E355412），我們選用的原材料供應商也全部通過UL認證。如果客戶對物料有特別的指定，我們將嚴格按照客戶的要求購買指定品牌的物料，假如遇到特殊情況需要更換供應商，我們會從同等或更高等級的供應商中選取，并一定會事前征得客戶的同意。以次充好的事我們絕不會做！
二、工藝保證
我公司已通過ISO9001質量體系認證，生產過程我們嚴格按照ISO質量體系標準進行。我們的生產工藝文件嚴格按照客戶承認書制作，我們有嚴格的生產過程控制程序，保證我們批量生產的產品與提供給客戶的樣品是一樣
三、成品質量保證
我們的產品在生產過程中都要經過嚴格的三道測試：生產過程中抽測，預防批量質量問題；生產部在生產完成后，會對電感量、圈數、漏感、直流電阻、高壓等各項性能指標做全測；質量部在包裝之前要對產品主要功能指標和外觀全部復檢一遍。嚴格的測試流程控制，確保我們的產品萬無一失！
四、交期保證
我公司的行為準則是：承諾我們能做到的，做我們所承諾的，做不到的事情我們不會承諾，承諾的事情我們就一定要做到！我們答應客戶的交期我們一定會盡力做到，如遇不可抗力導致無法按時交貨的，我們一定會事先通知客戶，并想辦法盡力彌補。
選擇邁翔，就是選擇安全、可靠、放心的大電流電感，一體電感，功率電感！
