功?率?電?感的?選?型?誤?區有哪些
時間：2014-06-13 10:20:10：本站瀏覽次數：1862

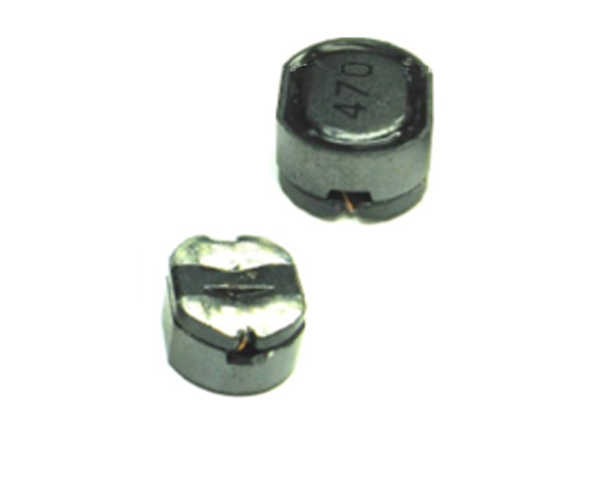

功率電感作為一種新發展起來的產品，其在電路中工作承受的實際工作電流比常規的疊層高頻信號用濾波電感會大得多。
這種大電流工作條件下工作，要求功率電感本身不會隨著電流的增加或減少發生過早飽和從而導致電感量下降過大造成電感性能惡化。
目前有相當部分功率電感生產廠家對其產品額定電流規格都是沿用傳統信號濾波處理用疊層電感額定電流標準來定義，其根據電感的溫升電流值來定義其額定工作電流。
這種情況下產品設計工程師往往會按照傳統功率電感選型經驗并根據供應商電感規格書上定義的額定電流值來衡量其實際電路中的額定工作電流，這樣一來很可能會導致因電感飽和電流低于電路的實際工作電流，會存在如下隱患：
1、電路中實際工作電流超過電感的飽和電流會導致因電感飽和，其電感量下降引起電源帶負載時輸出電壓&電流不穩定，造成其它單元電路系統死機等不穩定異常情形。
2、電感額定電流(包括飽和和溫升電流)選擇余量不足會導致其工作時表面溫度過高、整機效率降低、加速電感本身或整機老化使其壽命縮短。
3、電感實際工作時因電流過大導致飽和，引起電感量下降幅度過大造成電流紋波超出后級電路最大允許規格范圍造成電路干擾，從而無法正常工作甚至損壞。
4、電路中實際工作電流超過電感的飽和電流有可能會因電感飽和電感量下降產生機械或電子噪音。
